薄肉ボールベアリングとは何ですか?

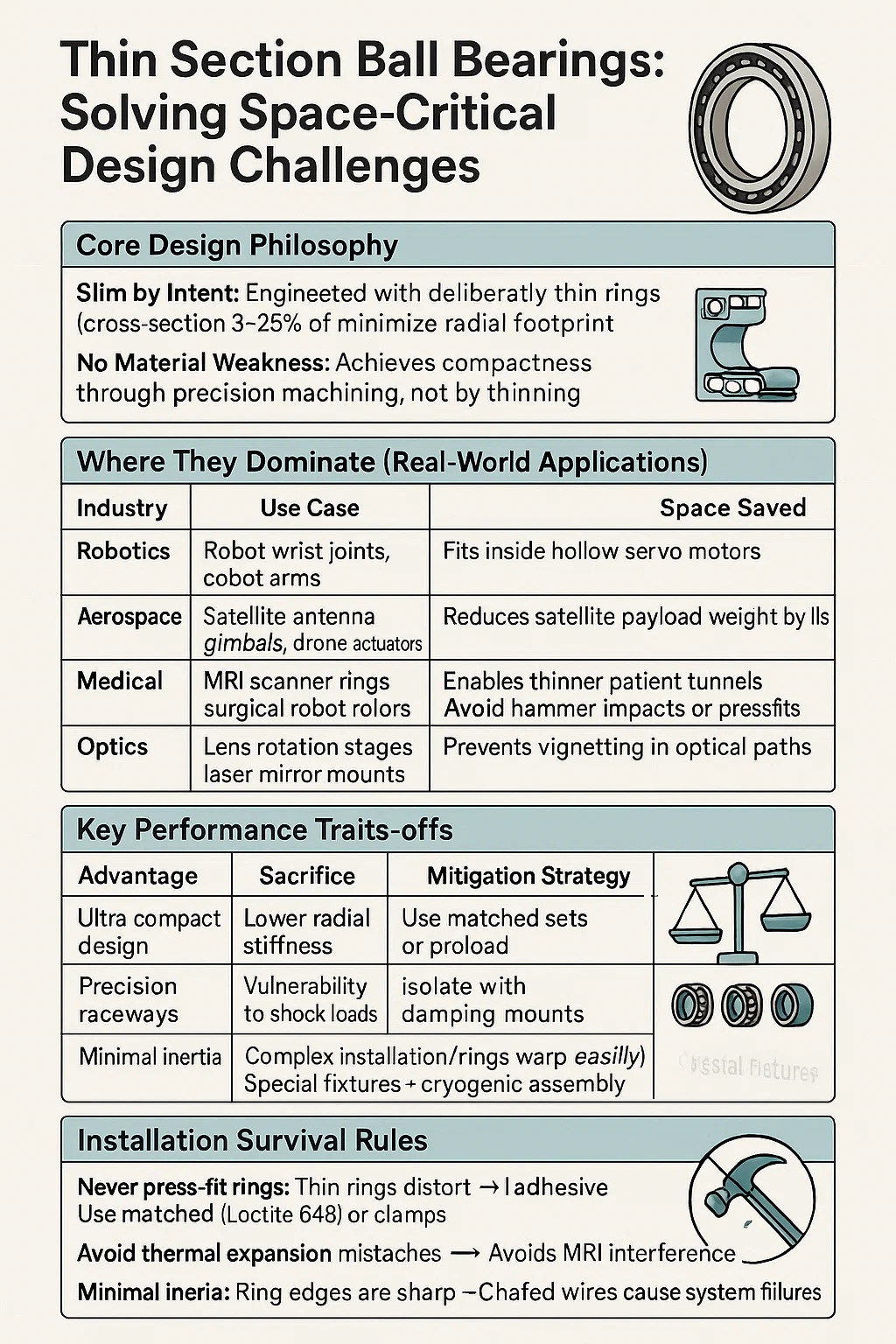

薄肉玉軸受 : スペースクリティカルな設計課題の解決

1. 基本的な設計哲学
「意図的にスリム」: 半径方向の設置面積を最小限に抑えるために、意図的に薄いリング (ボア サイズの断面 3 ～ 25%) で設計されています。
材料の弱点がない：既存の軸受を薄肉化するのではなく、精密機械加工によりコンパクト化を実現。

2. それらが優勢な場所 (現実世界のアプリケーション)

3. 主要なパフォーマンス特性
スペース効率: 100mm ボアの場合、標準ベアリング ≈ 140mm OD。薄切片外径約110mm。
軽量化: 同等の標準ベアリングより 50 ～ 70% 軽量化。
精密フォーカス: 通常は ABEC 5 許容値 – 位置ずれに敏感なアプリには必須です。
荷重制限: 中程度のラジアル荷重のみを処理します。ハンマーによる衝撃や圧入は避けてください。

4. 重要なエンジニアリングのトレードオフ

5. 使用を決定する材料オプション
クロム鋼 (GCR15): ドライ/クリーン環境 (実験室機器など) のデフォルト。
ステンレス鋼 (440C): 医療/屋外での使用 - MRI の干渉と腐食を回避します。
ハイブリッド セラミック: 高速 CT スキャナ – 非磁性電気絶縁。

6. インストール存続ルール
リングを圧入しないでください。薄いリングが変形する場合があります。→ 接着剤 (ロックタイト 648) またはクランプを使用してください。
熱膨張の不一致を回避: アルミニウムハウジング、スチールベアリング = バインディング。
シールド ケーブル/ワイヤ: リングのエッジは鋭利です - ワイヤの擦れはシステム障害の原因となります。
